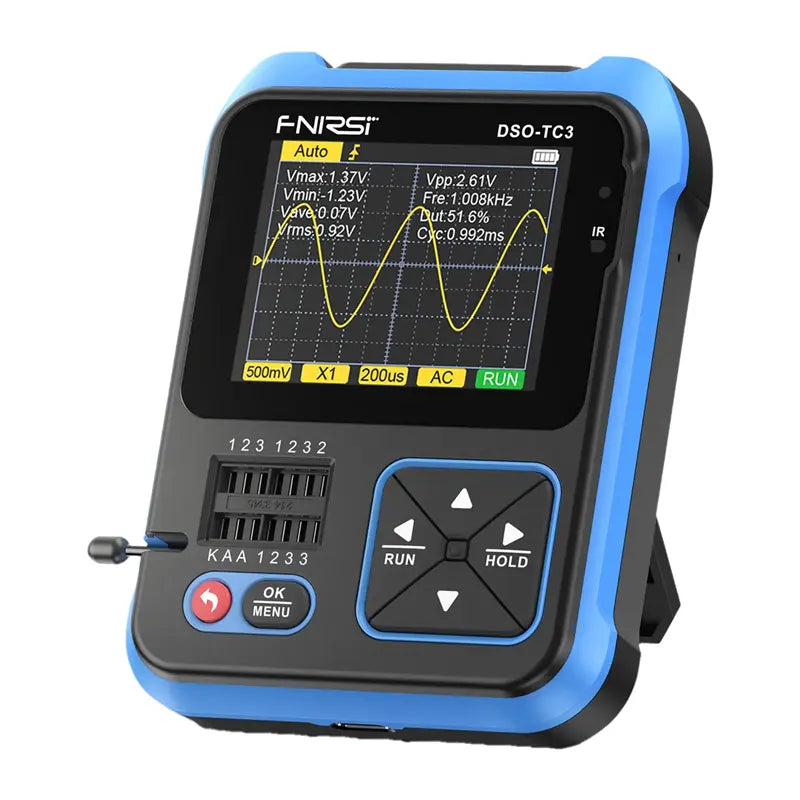

FNIRSI DSO-TC3 3-in-1 SigGen delninis skaitmeninis osciloskopas ir tranzistorių testeris

FNIRSI DSO-TC3 yra delninis skaitmeninis osciloskopas, tranzistorių testeris ir signalų generatorius viename įrenginyje, sukurtas greitai diagnostikai, techninei priežiūrai ir darbui lauko sąlygomis. Jame yra osciloskopas su 10 MS/s diskretizacijos dažniu ir 500 kHz pralaidumu, išmanusis elektroninių komponentų testeris bei signalų generatorius su 6 bangų formų tipais. Visa tai sutalpinta į kompaktišką, tvirtą 79×103×31 mm korpusą, kuriame įmontuotas didelis spalvotas ekranas ir 1500 mAh baterija.

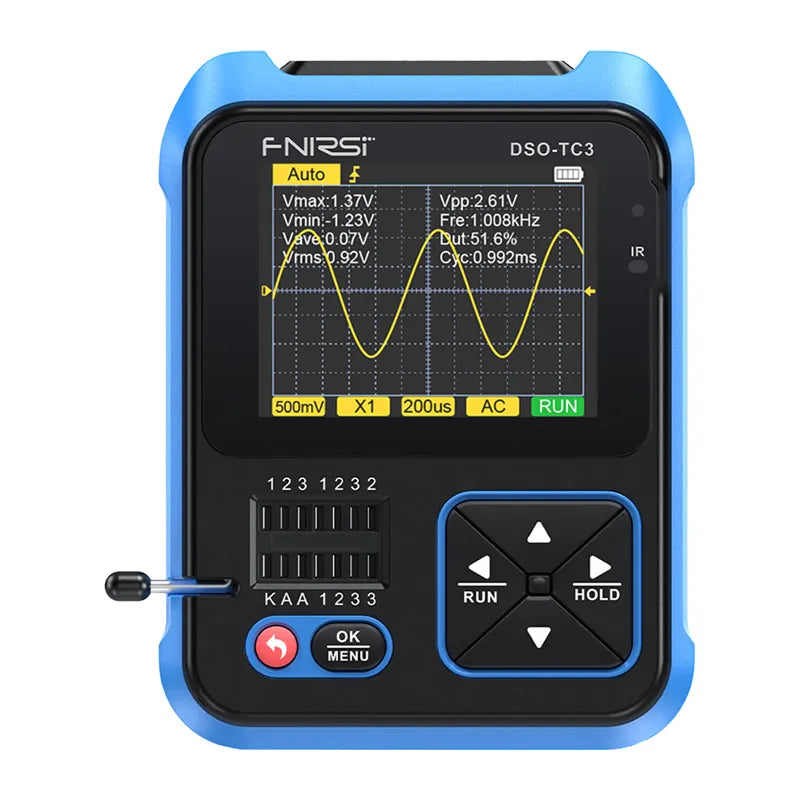

Aiškus ekranas, kuris nenuvils lauke

2,4 colio „Full Color HD TFT“ ekranas užtikrina puikų matomumą net šviesioje aplinkoje ir tiesioginiuose saulės spinduliuose. Spalvotas bangų formų, komponentų simbolių ir parametrų atvaizdavimas leidžia akimirksniu suprasti rezultatus – nereikia prisimerkti ar spėlioti.

Skaitmeninis osciloskopas – greiti ir tikslūs matavimai

Osciloskopo režimas leidžia realiuoju laiku analizuoti signalus su 10 MS/s diskretizacijos dažniu, 500 kHz pralaidumu ir iki 400 V maksimalia įėjimo įtampa (naudojant 10:1 zondą). Įtampos diapazonas su 1:1 zondu yra 80 Vpp (±40 V), o su 10:1 zondu – net 800 Vpp (±400 V). Vertikalus jautrumas reguliuojamas nuo 10 mV iki 10 V, o laiko bazė svyruoja nuo 1 µs iki 10 s. Automatinis trigerio režimas, normalus ir vienkartinio fiksavimo režimai bei AUTO mygtukas leidžia akimirksniu užfiksuoti stabilią bangos formą – net ir neturint patirties dirbant su osciloskopais. Įrenginys rodo automatinius matavimus: maksimalią, minimalią, vidutinę, RMS, „peak-to-peak“ (nuo smailės iki smailės) vertes, dažnį, periodą ir darbo ciklą. Įmontuotas kalibruotas 1 kHz kvadratinis signalas palengvina zondo kompensavimą.

Išmanusis tranzistorių ir pasyviųjų komponentų testeris

FNIRSI DSO-TC3 automatiškai atpažįsta ir matuoja NPN ir PNP tranzistorius, N ir P kanalo MOSFET (įskaitant IGBT), JFET, tiristorius (SCR), triakus, diodus, Zenerio diodus (iki 32 V), diodų poras, taip pat rezistorius (0,01 Ω – 50 MΩ), kondensatorius (25 pF – 100 mF) ir induktorius (10 µH – 1000 mH). Įrenginys automatiškai aptinka komponentų gnybtus ir parodo jų parametrus, o tai žymiai pagreitina diagnostiką ir pašalina klaidų riziką. Testeris taip pat matuoja tokius parametrus kaip hFE, bazės-emiterio įtampą, kolektoriaus srovę, vartų talpą ir drenažo varžą.

Signalų generatorius – 6 bangų formos testavimui ir modeliavimui

Įmontuotas DDS generatorius leidžia generuoti sinusines, kvadratines, impulsines, trikampes, pjūklines bangas ir nuolatinės srovės (DC) signalus. Dažnis reguliuojamas nuo 1 Hz iki 100 kHz, amplitudė nuo 0 iki 3,3 V, o darbo ciklas nuo 0 iki 100 %. Tai idealus sprendimas grandinių testavimui, elektronikos mokymuisi, signalų modeliavimui ir greitam grandinės veikimo patikrinimui – nereikia jungti papildomos įrangos.

Įrankių dėžė: papildomos funkcijos reikliems vartotojams

„Tools“ (įrankių) režimas siūlo daugybę funkcijų, kurios peržengia pagrindinių matavimų ribas. Įrenginys leidžia tikrinti grandinės vientisumą, matuoti įėjimo įtampą 0–40 V diapazone, generuoti PWM išvestį, testuoti Zenerio diodus (0–32 V), nuskaityti temperatūrą iš DS18B20 jutiklių (0–85°C) bei temperatūrą ir drėgmę iš DHT11 jutiklių (0–60°C, 5–95%). Be to, įmontuotas infraraudonųjų spindulių dekoderis automatiškai analizuoja NEC protokolo kodus, rodydamas vartotojo kodą ir duomenų kodą kartu su IR signalo bangos forma. Taip pat galima naudotis įrenginio kalibravimo funkcija.

Vienas paspaudimas ir viskas – maksimalus patogumas

Įrenginio valdymas sukurtas greičiui. Režimų perjungimas vienu mygtuku, logiškas meniu, HOLD mygtukas bangos formai užšaldyti ir intuityvus krypties mygtukų valdymas reiškia, kad matavimas, testavimas ar signalo generavimas užtrunka vos akimirką. Išmanioji apsauga nuo viršįtampių saugo įrenginį nuo atsitiktinio sugadinimo. Tai įrankis, kuris dirba kartu su jumis, o ne prieš jus.

Sulankstomas stovas – darbas laisvomis rankomis

Integruotas sulankstomas stovas, reguliuojamas iki 90°, leidžia saugiai pastatyti įrenginį ant stalo ar serviso darbastalio. Dėl kompaktiško dizaino įrenginys yra mažas ir lengvai nešiojamas. Tai leidžia dirbti abiem rankomis ir nuolat matyti rezultatus – nereikia improvizuotų atramų ar baimintis, kad įrenginys apvirs.

Tvirtas korpusas, sukurtas realioms sąlygoms

Patvarus ABS plastiko korpusas užtikrina didesnį atsparumą kritimams. Neslystantis dizainas ir itin jautrūs mygtukai užtikrina, kad FNIRSI DSO-TC3 atlaikys intensyvų naudojimą. Šis įrenginys skirtas naudoti dirbtuvėse, laboratorijose ir lauko sąlygomis – pasiruošęs kasdieniams remonto, diagnostikos ir elektronikos mokymosi iššūkiams.

Didelės talpos baterija ir modernus įkrovimas

Įmontuota HQ 1500 mAh ličio polimerų baterija užtikrina iki 4 valandų veikimą vienu įkrovimu – to pakanka 240 minučių intensyviai diagnostikai. USB Type-C (5 V) jungtis leidžia greitai ir patogiai įkrauti iš „power bank“, įkroviklio ar kompiuterio, todėl įrenginys yra visiškai mobilus, ekologiškas ir visada paruoštas naudojimui.

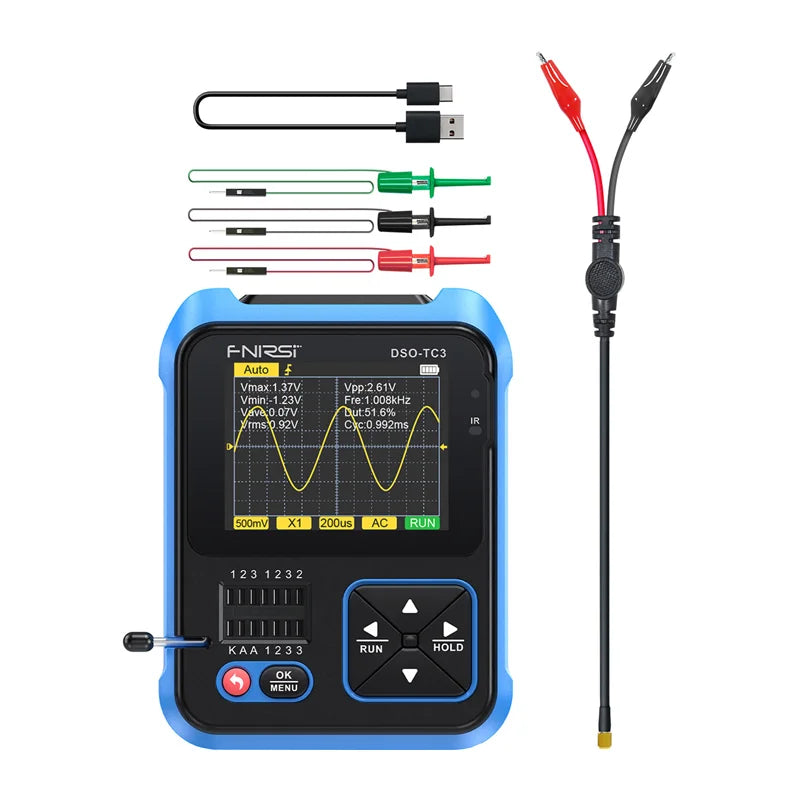

Komplekte:

• FNIRSI DSO-TC3 osciloskopas
• Matavimo zondas
• 3 testavimo gnybtai
• USB-C laidas
• Vartotojo vadovas
